電加熱管常用于加熱空氣、油、水、化學介質、熱壓模具、熔鹽、堿和低熔點合金等。那么電加熱管它有哪些接線方式呢?不同的接線方式有什么不同?那么今天由莊昊小編來為你解答常見的380V電熱管的接線方式
380V電加熱管的接線方式主要有兩種三角形接法和星形接法:
如果是額定電壓220V的加熱管,要接在380V的電路中,需要采用星形接法。
如果是額定電壓380V的加熱管,要接在380V的電路中,需要采用三角形接法。
如果是額定電壓380V的加熱管,采用星形接法,則達不到加熱管的額定功率。實際功率為原來額定功率的(220*220)/(380*380) .約三分之一左右。

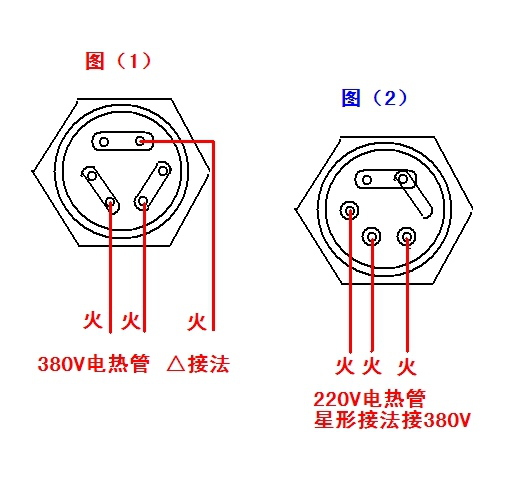

1.三角形接法(圖示如下):電熱管每個元件的首端接另一個元件的尾端,三個接點分別接三根相線的接線方式;特點:三個電熱管元件額定電壓為380伏;如三個元件電阻值不同,也不影響這種接法的可行性。三角形接法比星形接法功率和電流都三倍。
2.星形接法(圖示如下):三個電熱管的加熱元件,每個元件的首端連在一起(這個點稱中性點),三個尾端分別接三根相線的接線方式。特點:三個元件額定電壓為220伏時;如果三個元件電阻值不同,則中性點應該接零線。
